Mineralien

Anwedungen Mineralien

Wir liefern Einzelkomponenten sowie auch komplette Mahl – und Sichteranlagen für Industriemineralien.

Unser Maschinenprogramm und seine Einsatzfelder:

  • Sichtermühle MS

Für trockene Mineralien bis Mohs-Härte 3,5 und maximal 1% freiem Quarzanteil.

Mit der MS-Mühle können Füllerfeinheiten bis 97% kleiner 20µ hergestellt werden. Typische Anwendungen: Kalkstein, Kreide, Talkum, Speckstein, Baryt.

Die MS-Mühle ist auch im Einsatz für die Feinmahlung von Aluminiumhydroxid und Magnesiumhydroxid.

Prospekt MS-Mühle

  • Wirbelstrommühle UTM

Für trockene Mineralien bis Mohs-Härte 3,5 und maximal 1% freiem Quarzanteil.

In Verschleissgeschützter Sonderausführung (Link zum Prospekt UTM Verschleissgeschützt) können Materialien bis Mohs-Härte 4 und bis zu 5 % Quarz verarbeitet werden.

Feinheiten bis d97=20µ sind erreichbar.

Prospekt MS-Mühle

Prospekt UTM Verschleissgeschützt

  • Strahlmühle MFG

Die Strahlmühle wird eingesetzt für Mineralien mit plättchenförmiger Struktur wie Talkum und Glimmer. Zur Steigerung der Effizienz auch in Ausführung für Heissgas-Betrieb lieferbar.

Prospekt MFG-Mühle

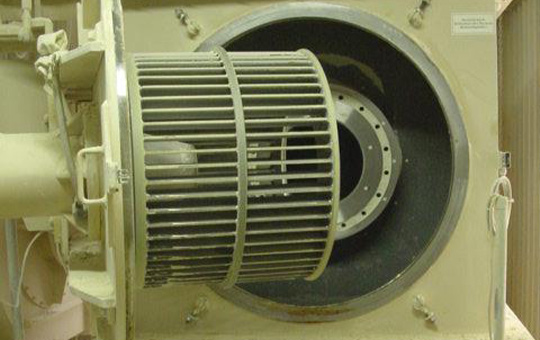

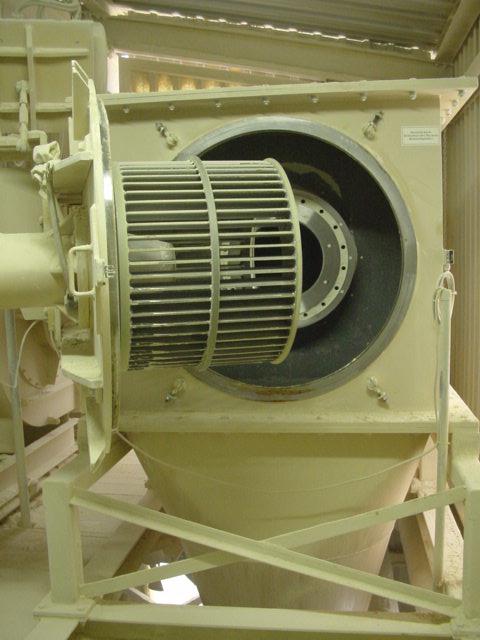

  • Turbosichter HTS

Der HTS-Sichter wird im Kreislauf mit Kugelmühlen  und UTM-Mühlen eingesetzt um höchste Feinheiten zu erzielen bis in den Bereich von 97% kleiner 5µ. In mehrstufigen Sichteranlagen können noch feinere Produkte hergestellt werden.

Für hohe Durchsatzleistungen stehen Mehrrad-Sichter zur Verfügung.

Auch in Kombination mit Walzenschüsselmühlen können HTS-Sichter eingesetzt werden.

Prospekt HTS-Sichter

Anlagenbeispiele:

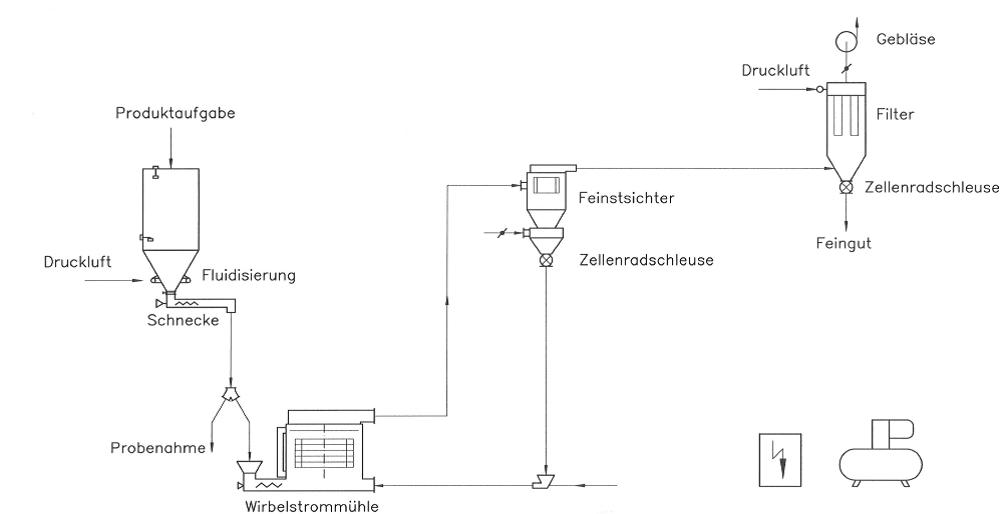

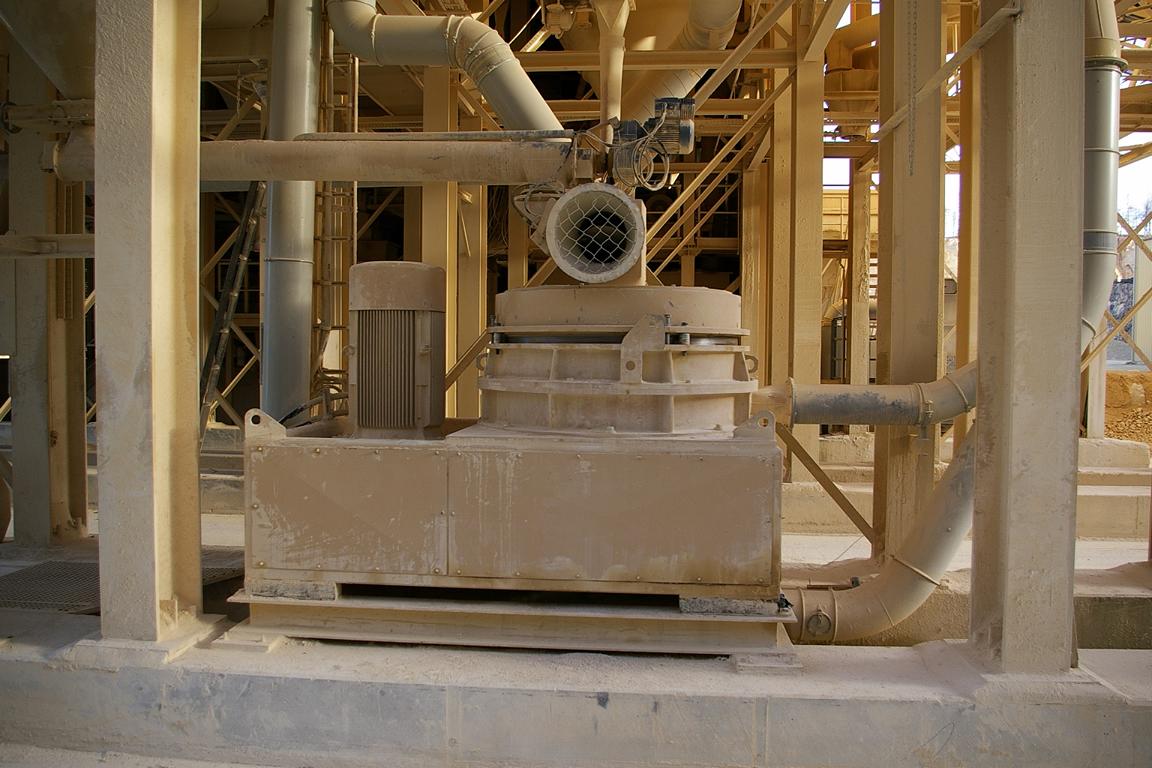

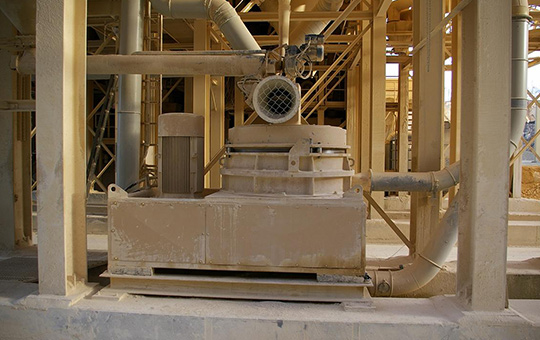

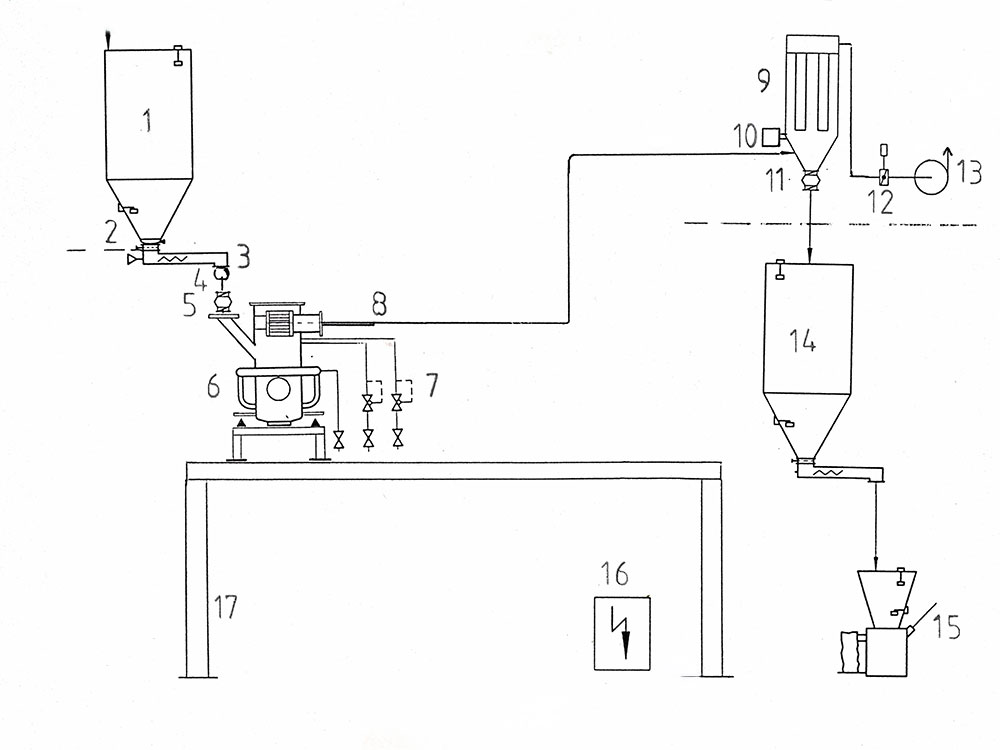

Mahlanlage für Kalksteinfüller mit UTM im Kreislauf mit Turbosichter HTS

mahlanlage

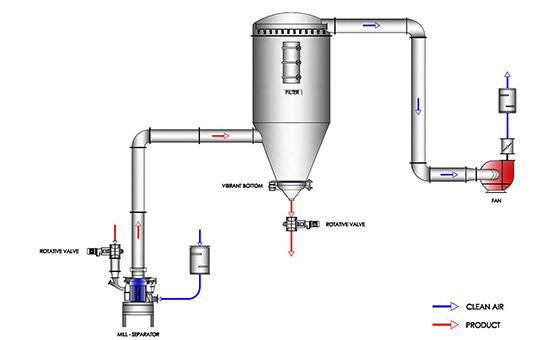

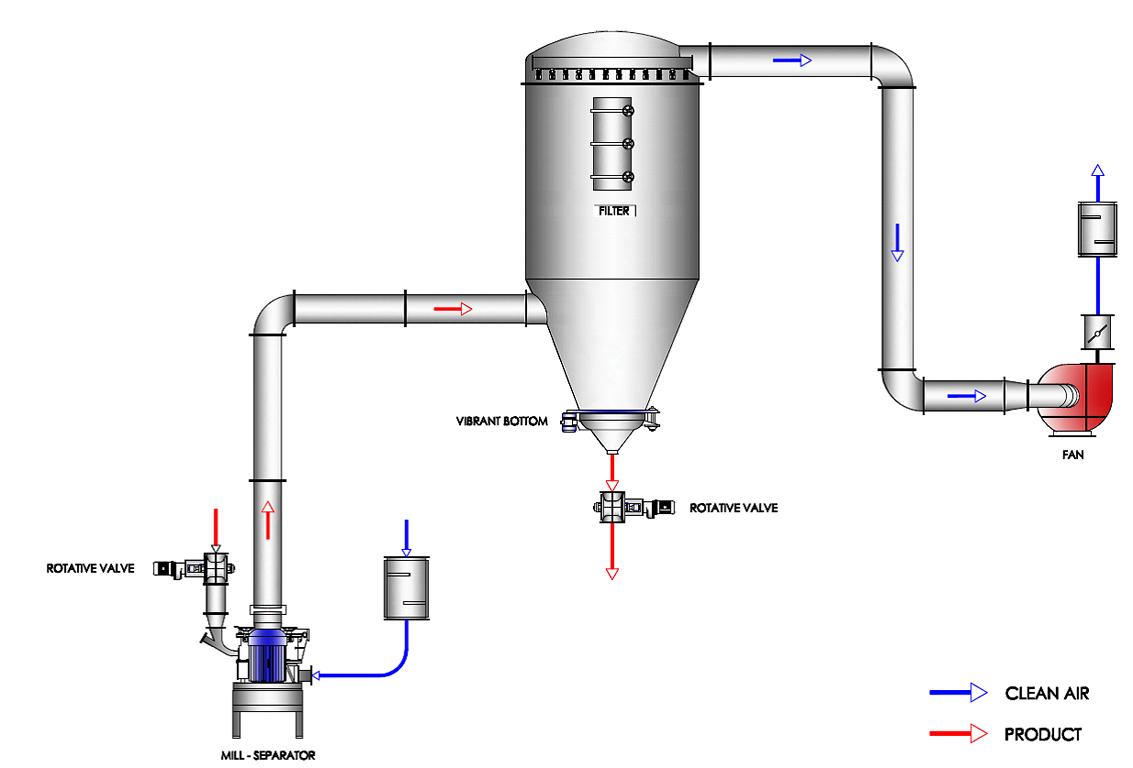

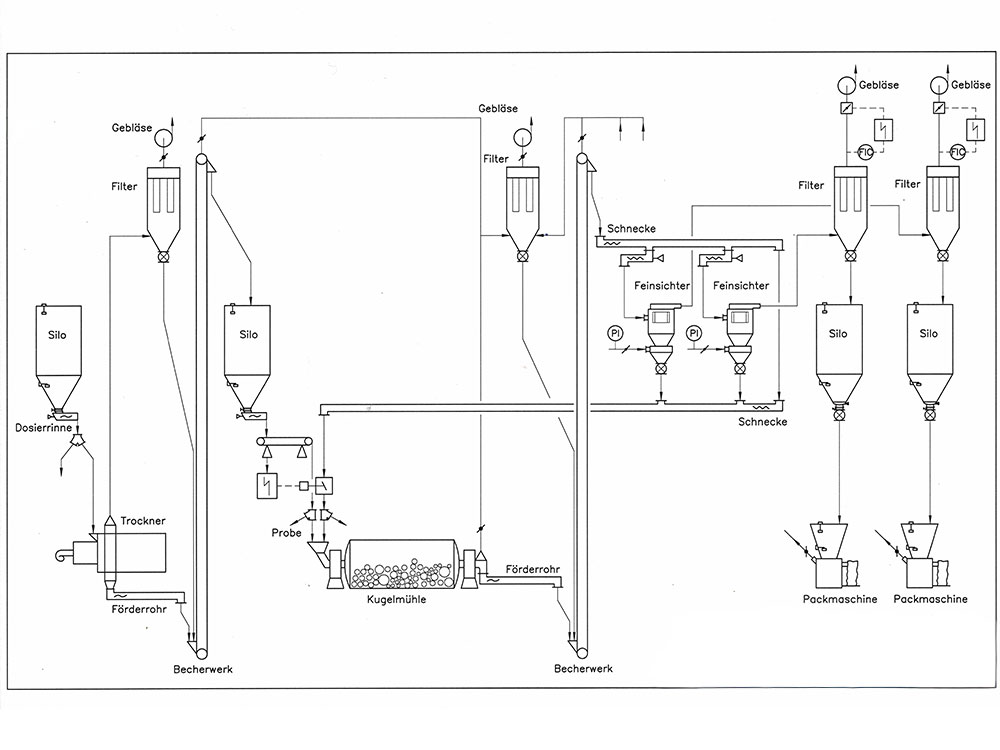

Mahlanlage für Kreide und andere Mineralien ohne schleißende Bestandteile

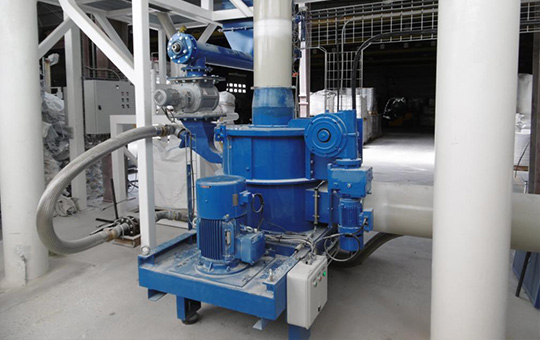

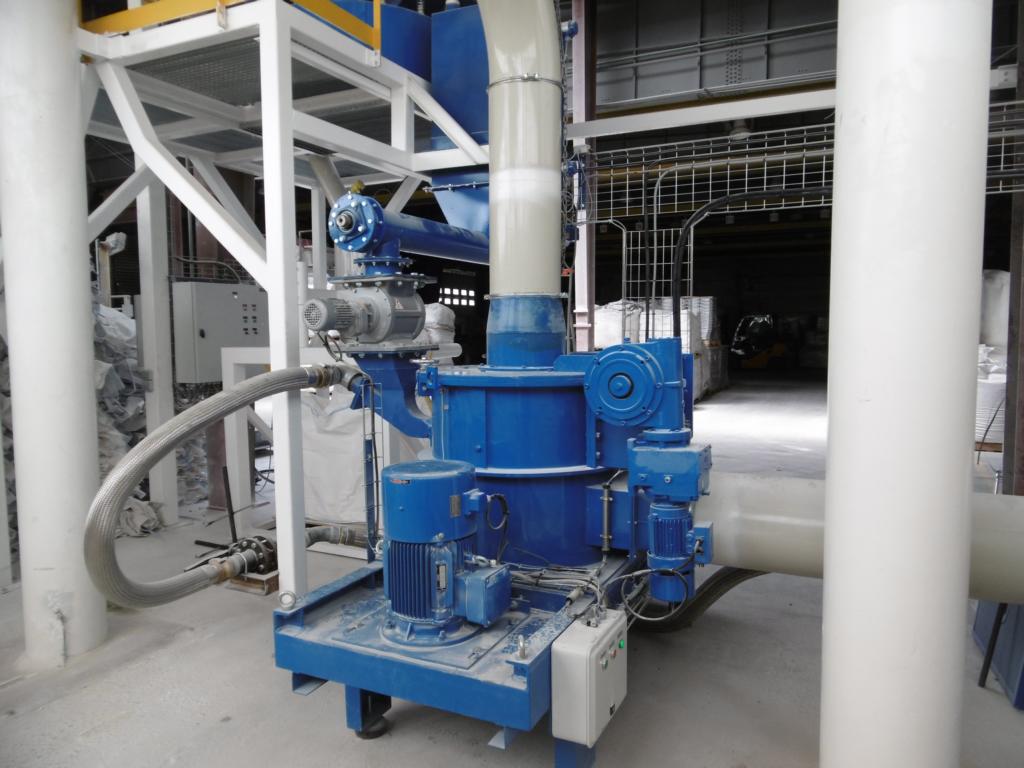

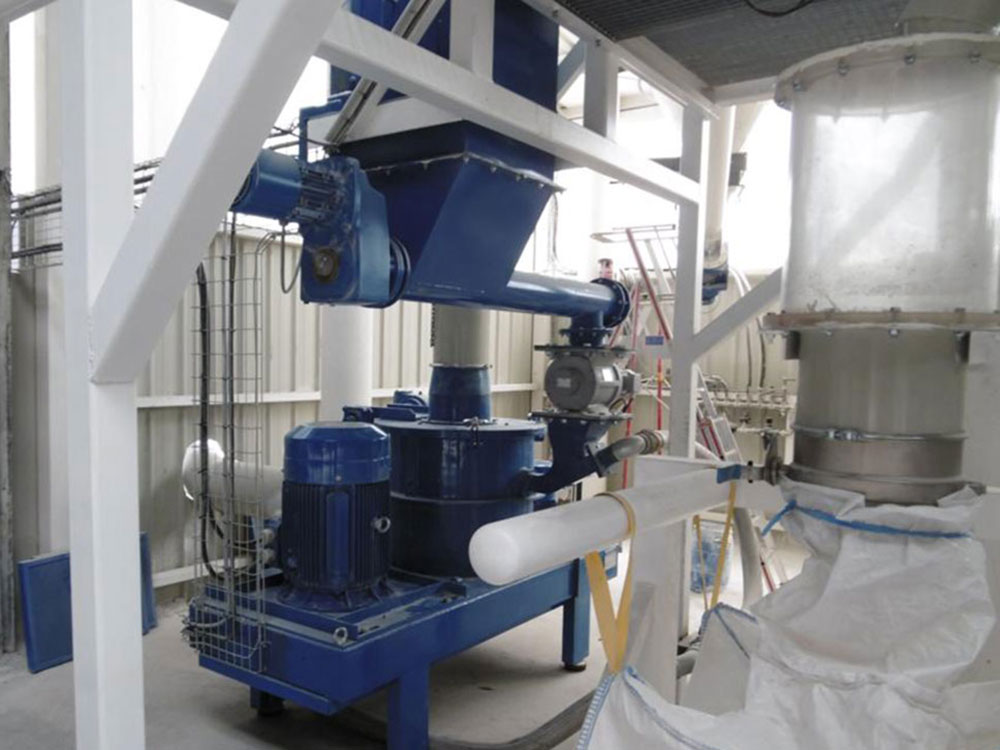

Coatierungsanlage für Calcium Carbonat

Hervorragender Coatierungseffekt selbst mit geringer Stearinsäurebeimischung dank der hocheffizienten Materialverwirbelung in der UTM-Mühle

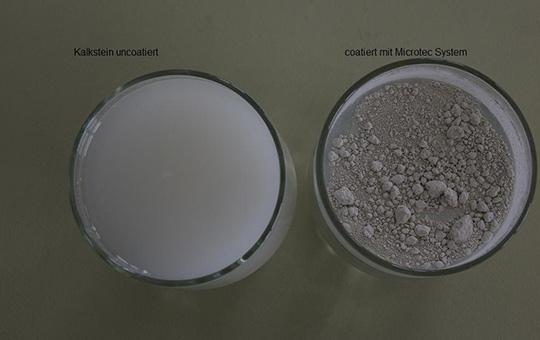

Material gemischt in Wasser: links uncoatiert;   rechts coatiert

Anwendungsbeispiel:

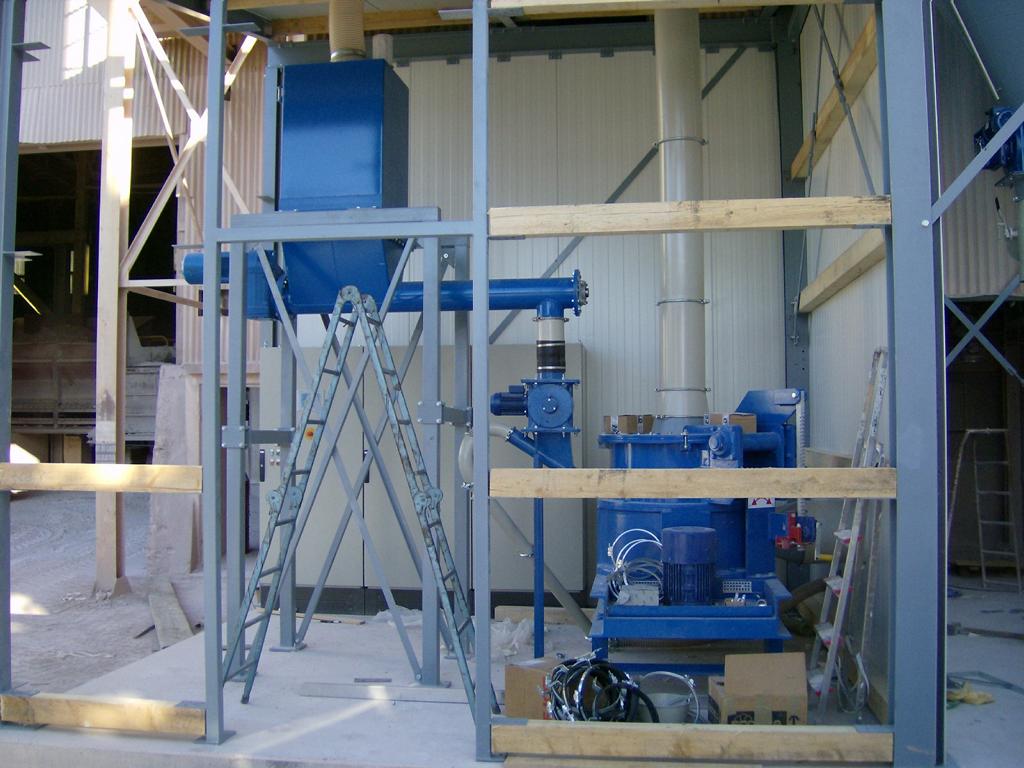

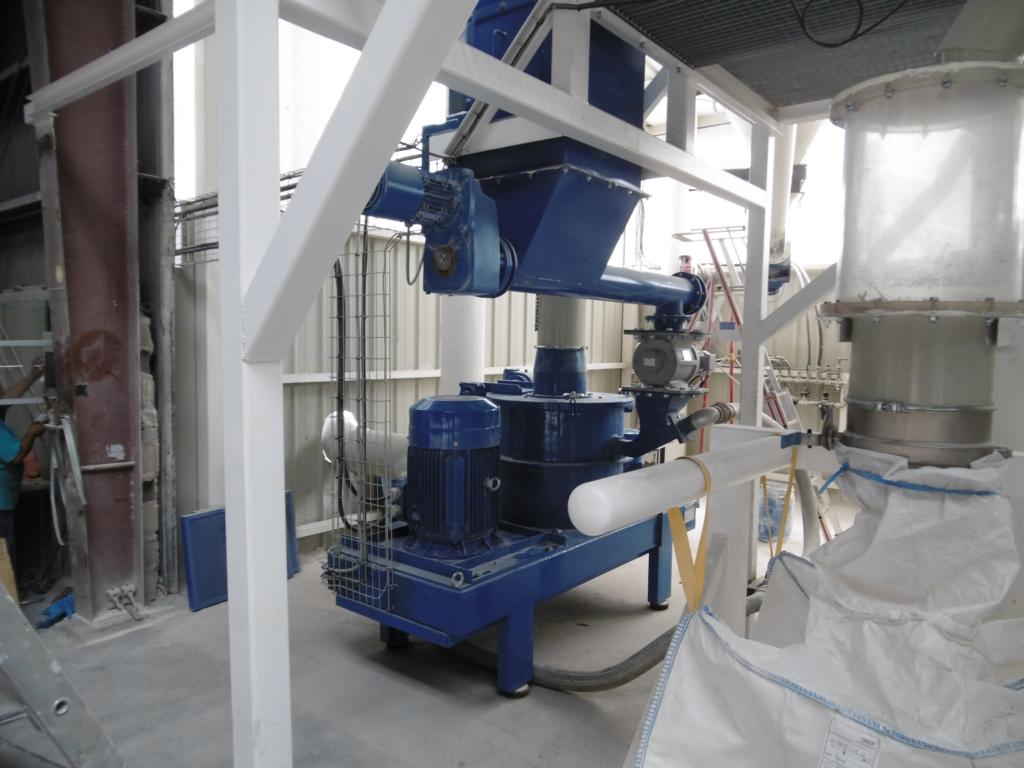

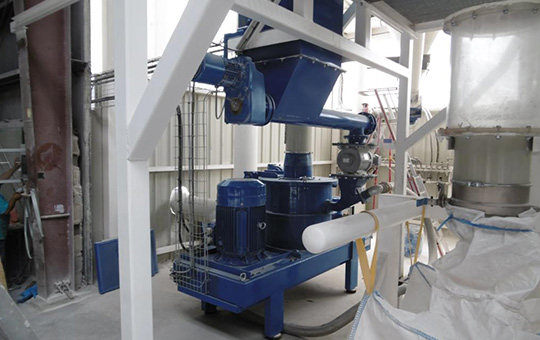

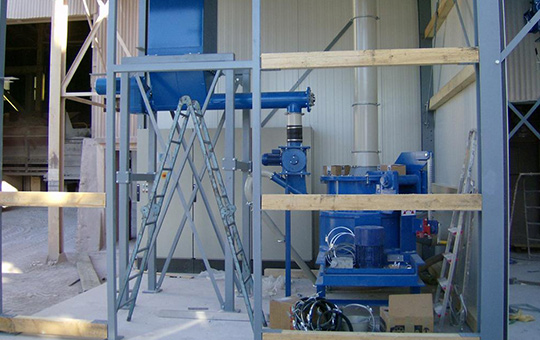

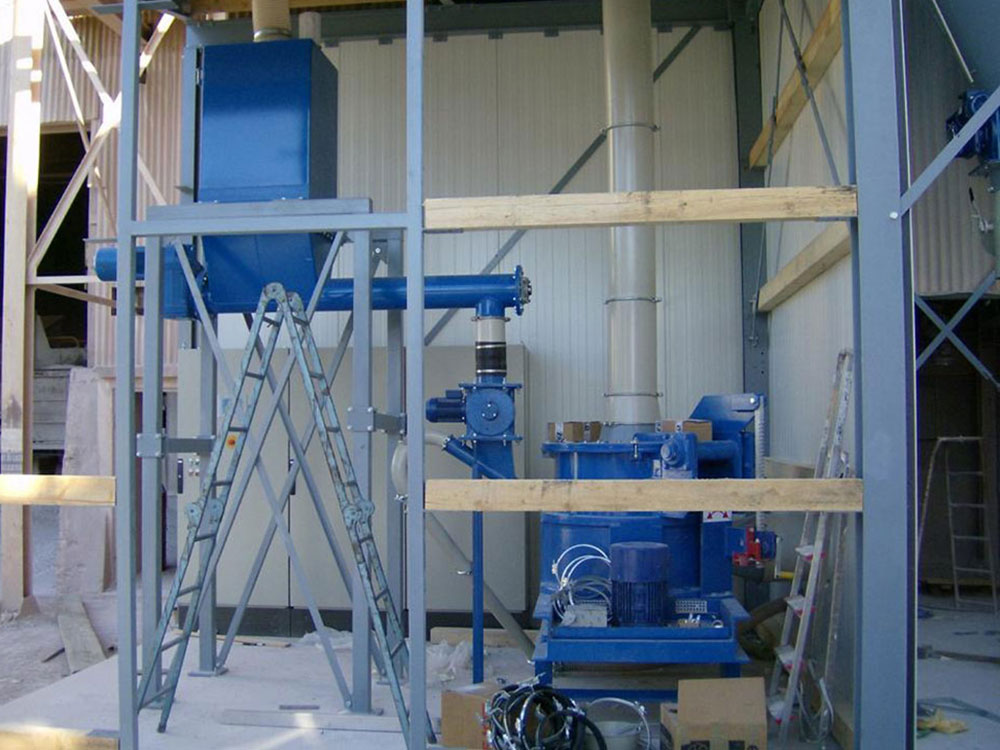

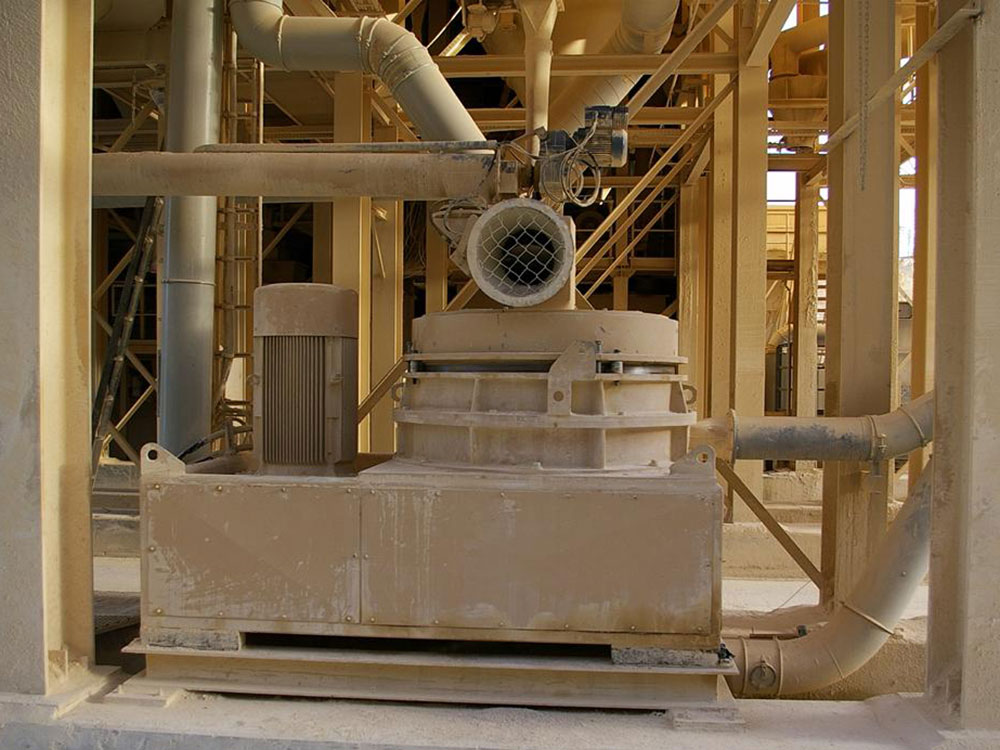

Sichtermühle MS zur Feinmahlung von Aluminiumhydroxid

Zur Micronisierung von Aluminiumhydroxid bis in den Feinheitsbereich d99 = 10µ sind mehrere MS 750 und MS 600 im Einsatz
